کلید مینیاتوری نوع B، C و D چیست و چه تفاوتی با هم دارند؟
پیش از بررسی کاربردهای هر نوع کلید مینیاتوری، بهتر است ابتدا با مفهوم منحنی تریپ (Trip Curve) آشنا شویم. منحنی تریپ در واقع مشخص میکند که کلید مینیاتوری (MCB) در چه میزان جریان و در چه مدت زمانی مدار را قطع میکند.
تفاوت منحنیهای تریپ B، C و D در چیست؟
تفاوت اصلی بین منحنیهای تریپ B، C و D در آستانه عملکرد تریپ مغناطیسی آنهاست؛ به بیان سادهتر، این منحنیها مشخص میکنند که کلید مینیاتوری تا چه میزان افزایش ناگهانی جریان را قبل از قطع فوری تحمل میکند.
این سه منحنی، رایجترین انواع منحنی تریپ در سیستمهای حفاظتی هستند و هرکدام برای نوع خاصی از بارها طراحی شدهاند؛ از بارهای مقاومتی ساده گرفته تا مدارهای دارای موتور و بارهای القایی.
کلیدهای مینیاتوری بهعنوان تجهیزات حفاظتی، برای محافظت از مدارهای الکتریکی در برابر اضافهجریان و اتصال کوتاه طراحی شدهاند.
عملکرد آنها بر پایه ترکیب دو مکانیزم حفاظتی اصلی است:
تریپ حرارتی (Thermal Trip)
این مکانیزم به اضافهبارهای مداوم و پایدار مانند کارکرد طولانیمدت موتور واکنش نشان میدهد. سرعت عملکرد تریپ حرارتی تحت تأثیر دمای محیط قرار دارد و معمولاً با تأخیر مدار را قطع میکند تا از گرم شدن بیش از حد سیمها و تجهیزات جلوگیری شود.
تریپ مغناطیسی (Magnetic Trip)
تریپ مغناطیسی بهصورت آنـی و بدون تأخیر در برابر اتصال کوتاه و جریانهای هجومی شدید عمل میکند. این بخش نقش حیاتی در جلوگیری از آسیبهای ناگهانی و خطرناک دارد.
نمودار منحنی تریپ چه اطلاعاتی را نشان میدهد؟
نمودار یا جدول منحنی تریپ، رابطه بین شدت جریان عبوری و زمان قطع مدار را نمایش میدهد. این نمودار معمولاً با مقیاس لگاریتمی ترسیم میشود تا عملکرد کلید مینیاتوری را در شرایط مختلف اضافهبار و اتصال کوتاه بهصورت دقیق نشان دهد.
درک صحیح منحنیهای تریپ B، C و D به شما کمک میکند تا کلید مینیاتوری مناسب هر نوع مدار را انتخاب کرده و از ایمنی، پایداری و طول عمر تجهیزات الکتریکی اطمینان حاصل کنید.
مدارشکن نوع B چیست و چه کاربردی دارد؟
مدارشکنهای نوع B بهگونهای طراحی شدهاند که در صورت عبور جریانی معادل ۳ تا ۵ برابر جریان نامی، بهسرعت مدار را قطع کنند. این ویژگی باعث میشود این نوع کلید مینیاتوری (MCB) بهعنوان حساسترین نوع مدارشکن شناخته شود.
کلید مینیاتوری نوع B بیشتر برای مصارف خانگی و کاربریهای تجاری با ولتاژ پایین مورد استفاده قرار میگیرد؛ محیطهایی که معمولاً افزایش ناگهانی جریان بسیار کم و محدود است. واکنش سریع این مدارشکنها نقش مهمی در جلوگیری از آسیب به لوازم برقی حساس و افزایش ایمنی افراد دارد.
بهطور کلی، اگر هدف شما محافظت از تجهیزات حساس خانگی و ایجاد یک سیستم ایمن و مطمئن در ساختمانهای مسکونی است، مدارشکن نوع B انتخابی ایدهآل و قابل اعتماد خواهد بود.

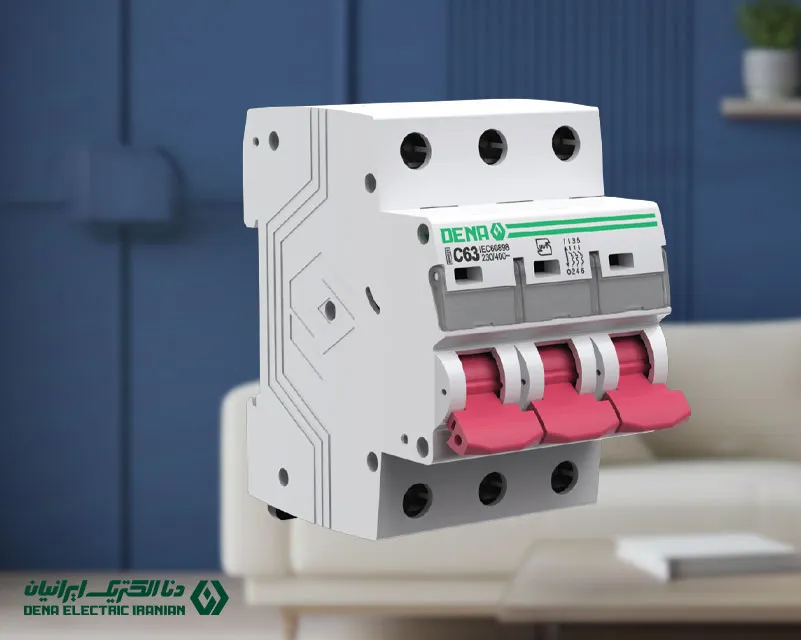

کلید مینیاتوری نوع C چیست و چه کاربردی دارد؟
کلیدهای مینیاتوری نوع C برای دستگاههای الکتریکی با توان بالاتر طراحی شدهاند؛ تجهیزاتی که احتمال افزایش ناگهانی جریان یا جریان هجومی در آنها بیشتر است. به همین دلیل، این نوع بریکرها بیشتر در محیطهای تجاری، کارگاهی و صنعتی سبک مورد استفاده قرار میگیرند.
مدارشکن نوع C زمانی عمل میکند که جریان عبوری به ۵ تا ۱۰ برابر جریان نامی برسد. این ویژگی باعث میشود گزینهای ایدهآل برای مدارهایی با بارهای القایی یا موتوری باشد. از جمله کاربردهای رایج آن میتوان به موتورهای الکتریکی کوچک، پمپها، تجهیزات صنعتی سبک و چراغهای فلورسنت اشاره کرد.
یکی از مهمترین مزایای کلید مینیاتوری نوع C، توانایی تحمل جریانهای هجومی کوتاهمدت است؛ جریانهایی که معمولاً هنگام راهاندازی موتورهای الکتریکی ایجاد میشوند. بههمین دلیل، این کلیدها نسبت به نوع B کمتر دچار قطع ناخواسته شده و پایداری بیشتری در مدار ایجاد میکنند.
در مجموع، اگر به دنبال محافظت مطمئن برای مدارهای نیمهصنعتی و تجاری هستید، کلید مینیاتوری نوع C انتخابی هوشمندانه و کاربردی خواهد بود.

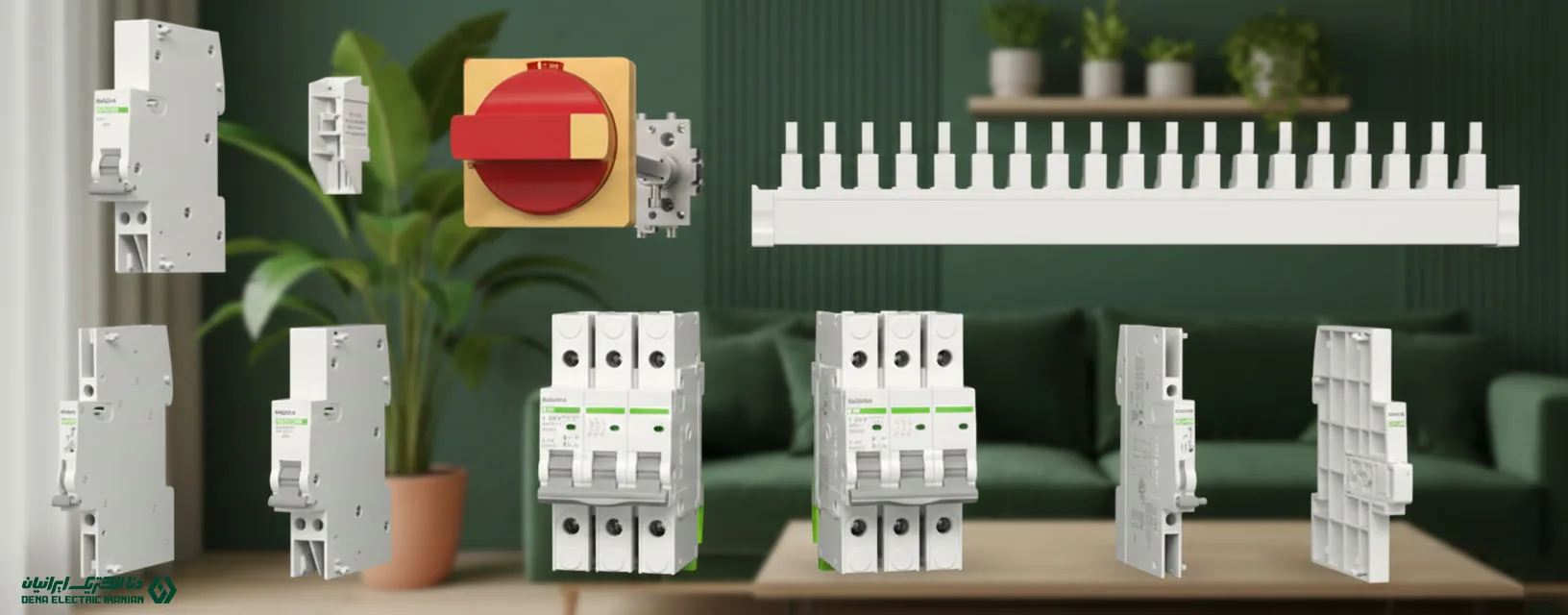

شرکت دنا الکتریک ایرانیان با بهرهگیری از فناوریهای روز و استانداردهای بینالمللی، اقدام به تولید انواع کلیدهای مینیاتوری (MCB) با منحنیهای تریپ B، C و D میکند تا ایمنی و حفاظت مدارهای الکتریکی را در مصارف خانگی، تجاری و صنعتی تضمین نماید.
کلید مینیاتوری نوع D چیست و چه کاربردی دارد؟
کلیدهای مینیاتوری نوع D کمحساسترین نوع MCB محسوب میشوند و تنها زمانی مدار را قطع میکنند که جریان عبوری به ۱۰ تا ۲۰ برابر جریان نامی برسد. این ویژگی آنها را برای شرایطی مناسب میکند که جریانهای هجومی بسیار بالا بهصورت لحظهای ایجاد میشوند.
MCB نوع D مخصوص تجهیزات تجاری و صنعتی سنگین طراحی شده است؛ محیطهایی که در آنها افزایش شدید و ناگهانی جریان امری طبیعی است. از جمله کاربردهای رایج این کلید میتوان به تجهیزات جوشکاری، دستگاههای اشعه ایکس، موتورهای الکتریکی بزرگ و سیستمهای UPS اشاره کرد.
مزیت اصلی کلید مینیاتوری نوع D، تحمل جریانهای اولیه بسیار بالا بدون قطع ناخواسته مدار است. این کلید تنها زمانی وارد عمل میشود که جریان غیرمجاز برای مدت مشخصی ادامه داشته باشد و به این ترتیب، از تجهیزات سنگین بهطور مؤثر محافظت میکند.
بهطور کلی، اگر با بارهای سنگین صنعتی و جریانهای هجومی شدید سروکار دارید، کلید مینیاتوری نوع D بهترین انتخاب خواهد بود. البته به دلیل حساسیت پایین، این نوع کلید بهندرت در مصارف خانگی مورد استفاده قرار میگیرد.
سایر انواع کلید مینیاتوری (MCB) و کاربرد آنها
علاوه بر کلیدهای مینیاتوری رایج با منحنیهای B، C و D، برخی MCBهای تخصصیتر نیز وجود دارند که برای کاربردهای خاص طراحی شدهاند. انتخاب درست این مدلها نقش مهمی در افزایش ایمنی، کاهش تریپهای ناخواسته و محافظت دقیق از تجهیزات دارد.
کلید مینیاتوری نوع K
MCB نوع K زمانی عمل میکند که جریان عبوری به حدود ۸ تا ۱۲ برابر جریان نامی برسد. این ویژگی باعث میشود بتواند جریانهای هجومی کوتاهمدت را بهخوبی تحمل کند.
به همین دلیل، کلید مینیاتوری نوع K گزینهای مناسب برای مدارهای موتوری است؛ بهویژه در کاربردهایی که جریان راهاندازی موتور از حالت عادی بالاتر است اما همچنان به حفاظت دقیق نیاز دارد.
کلید مینیاتوری نوع Z
کلید مینیاتوری نوع Z یکی از حساسترین انواع MCB محسوب میشود و در صورتی که جریان تنها ۲ تا ۳ برابر جریان نامی افزایش یابد، مدار را قطع میکند.
این سطح بالای حساسیت، نوع Z را به انتخابی ایدهآل برای تجهیزات بسیار ظریف و حساس تبدیل کرده است؛ تجهیزاتی مانند نیمههادیها، مدارهای الکترونیکی دقیق و سیستمهایی که در برابر اتصال کوتاه بسیار آسیبپذیر هستند.
اگر با موتورها و جریانهای راهاندازی نسبتاً بالا سروکار دارید، MCB نوع K انتخاب مناسبی است.
در مقابل، برای مدارهای الکترونیکی حساس و تجهیزات دقیق که کوچکترین نوسان جریان میتواند به آنها آسیب بزند، MCB نوع Z بهترین گزینه خواهد بود.
نحوه انتخاب کلید مینیاتوری (MCB) مناسب
انتخاب MCB مناسب نقش مهمی در ایمنی، پایداری و عملکرد صحیح سیستم برق دارد. نوع کلید مینیاتوری که باید تهیه کنید، به مشخصات تجهیزات الکتریکی، نوع بار و شرایط محل نصب بستگی دارد. هنگام خرید MCB، بهتر است چند عامل کلیدی را با دقت بررسی و مقایسه کنید.
۱. ویژگیهای قطع (Trip Characteristics)
اولین و مهمترین معیار، منحنی یا ویژگی قطع کلید مینیاتوری است. این ویژگی مشخص میکند که MCB در چه سطحی از جریان و با چه سرعتی مدار را قطع میکند. انتخاب صحیح منحنی (مانند B، C، D، K یا Z) باید متناسب با نوع بار مصرفی باشد؛ برای مثال بارهای مقاومتی، موتوری یا تجهیزات الکترونیکی حساس.
۲. ظرفیت قطع (Breaking Capacity)
ظرفیت قطع به حداکثر جریانی گفته میشود که یک مدارشکن میتواند بدون تخریب، آسیب مکانیکی یا ایجاد قوس الکتریکی خطرناک قطع کند. این مقدار باید با حداکثر جریان اتصال کوتاه احتمالی در محل نصب مطابقت داشته باشد.
ظرفیت قطع معمولاً بر حسب کیلوآمپر (kA) بیان میشود؛ هر ۱ kA معادل ۱۰۰۰ آمپر جریان الکتریکی است. انتخاب ظرفیت قطع مناسب، بهویژه در محیطهای صنعتی یا نزدیک به منابع تغذیه قدرتمند، اهمیت بسیار زیادی دارد.
۳. تعداد قطبها (Number of Poles)
یکی دیگر از عوامل مهم در انتخاب MCB، تعداد قطبها یا کلیدهای قطعکننده در محفظه مدارشکن است. گزینههای رایج عبارتاند از:
- تکپل (Single Pole)
- دوپل (Double Pole)
- سهپل (Three Pole)
- سهپل به همراه نول (3P+N)
- چهارپل (Four Pole)
در سیستمهای سهفاز، معمولاً از MCBهای سهپل یا سهپل به همراه نول استفاده میشود. این مدلها در صورت بروز خطا در هر یک از فازها، جریان را بهصورت همزمان در تمام مدارها قطع میکنند و سطح ایمنی بالاتری فراهم میسازند.
برای انتخاب صحیح کلید مینیاتوری، باید ویژگی قطع، ظرفیت قطع و تعداد قطبها را متناسب با نوع مصرف و شرایط نصب بررسی کنید. این کار نهتنها از تجهیزات شما محافظت میکند، بلکه از قطعهای ناخواسته و خطرات الکتریکی نیز جلوگیری خواهد کرد.
علاوه بر استفاده از کلیدهای مینیاتوری مناسب برای ایمنی و حفاظت مدارهای الکتریکی، اگر قصد هوشمندسازی منازل خود را دارید، میتوانید با مراجعه به وبسایت دنا اسمارت از راهکارهای پیشرفته خانههای هوشمند بهرهمند شوید.
